Proces notatie regencyclus

name:regencyclus
transpiratie landplanten [13,17] = diffusie waterdamp landplanten [13] ► opstijgende waterdamp [17],
verdamping zoet water [9,17] = rivieren meren estuaria [9] ► opstijgende waterdamp [17],
verdamping zoutwater [12,17] = volle zee [12] ► opstijgende waterdamp [17],
verdamping interceptie neerslag [15,17] = interceptie bodem, vegetatie [15] ► opstijgende waterdamp [17],
sublimeren sneeuw en ijs [16,17] = gletsjers, grondijs ijskappen [16] ► opstijgende waterdamp [17].
druppelvorming [17,18] = opstijgende waterdamp [17] ► coalescentie [18],
vorming nimbostratus [18,19] = coalescentie [18] ► wolk nimbostratus [19],
uitregenen nimbostratus [19,20] = wolk nimbostratus [19] ► regen op bodem planten en constructies [20],
samenvloeien neerslag [20,6] = regen op bodem planten en constructies [20] ► opvang neerslag wadis grachten riolen [6],
waterinfiltratie onverzadigde zone [1,2] = herhaal collectie bovengronds zoet water [1] ► grondwater overzadigde zone [2],
waterinsijpeling aquitard [2,3] = grondwater overzadigde zone [2] ► gedeeltelijk doorlaatbare laag [3],
waterinfiltratie infiltratie aquifer [2,4] = grondwater overzadigde zone [2] ► doorlaatbare laag [4],
doorsijpelen van aquitard naar aquifer [3,4] = gedeeltelijk doorlaatbare laag [3] ► doorlaatbare laag [4],
stroming grondwater [4,5] = doorlaatbare laag [4] ► stroming grondwater [5],
ontspringen waterbron [5,9] = stroming grondwater [5] ► rivieren meren estuaria [9],
afvloeien neerslag bodem collectoren [6,1] = opvang neerslag wadis grachten riolen [6] ► herhaal collectie bovengronds zoet water [1],
afvloeien bovengronds zoet water [1,9] = herhaal collectie bovengronds zoet water [1] ► rivieren meren estuaria [9],
afsmelten gletsjers [8,9] = sneeuw gletsjers boven sneeuwgrens [8] ► rivieren meren estuaria [9],
uitmonden estuaria volle zee [9,12] = rivieren meren estuaria [9] ► volle zee [12],
afsmelten ijskappen [11,12] = sneeuw poolkappen noord,zuid [11] ► volle zee [12],
label:hydrologie regencyclus, tijdsvenster: continu (Edugraph).

regencyclus :: verdamping U regen U afvloeien U infiltratie

Aangezien circulaire processen zichzelf voortdurend herhalen moet dat aangeduid worden daar waar de cyclus weer begint. Dat kan vrij eenvoudig door er de term "herhaal" voor te zetten zoals in "herhaal collectie bovengronds zoet water [1]" in dit voorbeeld.

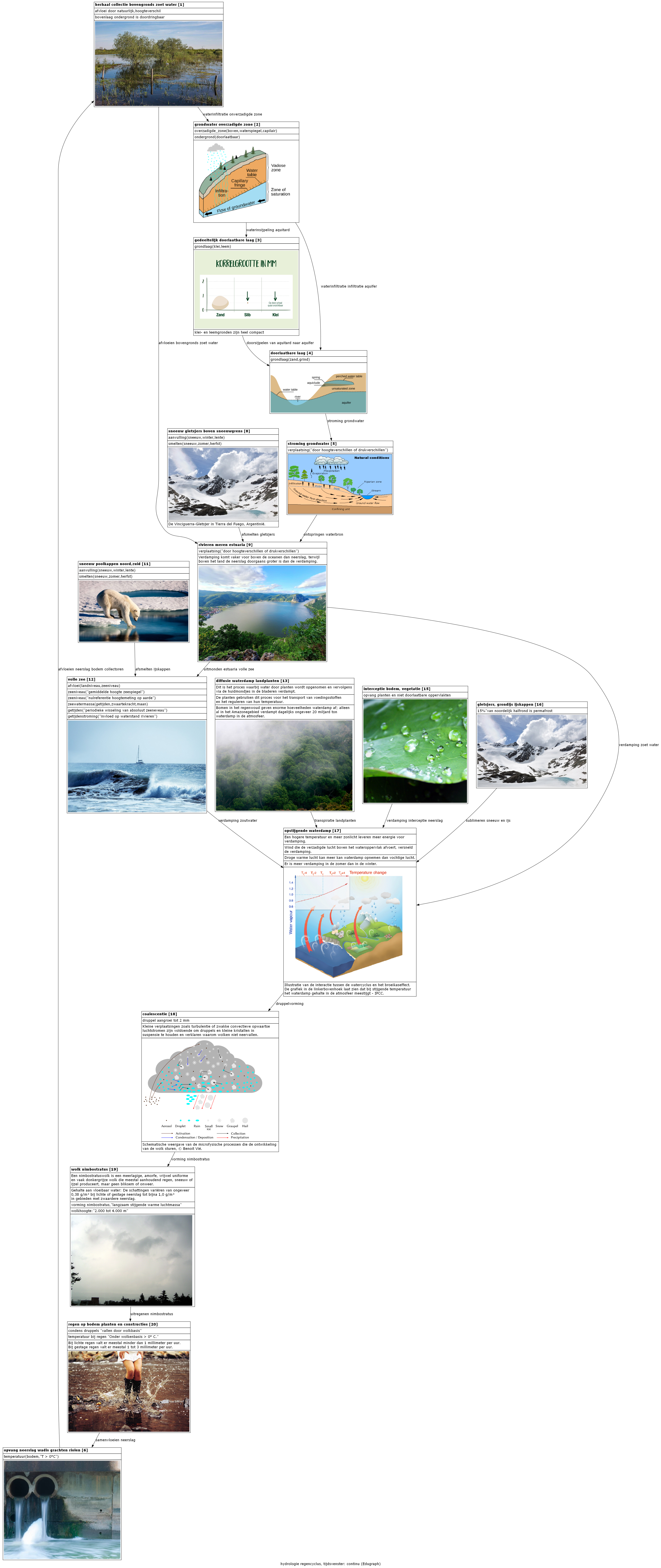

Educatieve gerichte graaf regencyclus

Vergroten Verkleinen

Bogenmatrix regencyclus

0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 diffusie waterdamp landplanten [13]
0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 opstijgende waterdamp [17]
0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 rivieren meren estuaria [9]
0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 volle zee [12]
0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 interceptie bodem, vegetatie [15]
0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 gletsjers, grondijs ijskappen [16]
0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 coalescentie [18]
0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 wolk nimbostratus [19]
0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 regen op bodem planten en constructies [20]
0 0 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 herhaal collectie bovengronds zoet water [1]
0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 grondwater overzadigde zone [2]
0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 gedeeltelijk doorlaatbare laag [3]
0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 doorlaatbare laag [4]
0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 stroming grondwater [5]
0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 opvang neerslag wadis grachten riolen [6]
0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 sneeuw gletsjers boven sneeuwgrens [8]
0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 sneeuw poolkappen noord,zuid [11]

(Edugraph)
